為什么建議機床變壓器負載率不要超85%
在計算機床變壓器容量的時候，我們會乘以一個0.85的系數作為容量的冗余量進行計算，也就是說建議其平均負載率不超過85%，你知道這是為什么嗎？
這是因為，在使用機床變壓器的時候，其用電負荷并不是恒定的一個數值，而是一個隨時波動的功率范圍。一般而言，在負載率達到90%多的時候，就已經接近滿載運行了。還需要一些余量來應對電焊機，行車，沖床等大功率電動機的啟動等動態負荷。
當這些設備啟動時，會在短時間形成一個較大的啟動電流，勢必會讓變壓器出現一個短暫的過載運行狀態。雖然變壓器可以在短時間內過載運行，但是頻繁過載也會讓變壓器產生不可逆轉的影響，減少其壽命。總結一下，會出現以下幾種情況：
1. 變壓器各組件溫度升高，如超過組件的溫升值，會造成變壓器出現一定地?fù)p壞；
2. 鐵芯外的漏磁通密度將增加，次漏磁通耦會使合金屬部件出現渦流效應而發熱；
3. 放置于變壓器內的其他配件也會受到較高的熱應力，使結構發生改變；
4. 主磁通與增加的漏磁通合在一起，會使鐵芯過勵磁能力受到限制。
當然，如果變壓器負載率過小的話，又會造成不必要的容量浪費，造成初始投資增加和運行成本的增加。所以選擇85%的負荷率時比較穩妥的選擇。
不過，根據行業和用電場景地不同，其負載率規定也并不相同，部分國家標準如下：
配電變壓器的長期工作負載率不宜大于85％；當有一級和二級負荷時，宜裝設兩臺及以上變壓器，當一臺變壓器停運時，其余變壓器容量應滿足一級和二級負荷用電要求。
——《民用建筑電氣設計標準》
GB 51348-2019
居民住宅小區配電變壓器宜采用兩臺一組為供電單元設置，負載率不宜超過65％。
——《居民住宅小區電力配置規范》GB/T36040-2018
住宅建筑應選用節能型變壓器。變壓器的結線宜采用D，yn11，變壓器的負載率不宜大于85％。
——《住宅建筑電氣設計規范》
JGJ242-2011
金融設施專用變壓器的負載率應符合下列規定：長期工作負載率不宜高于75％；
——《金融建筑電氣設計規范》
JGJ284-2012
配電變壓器的負載率宜為70％～85％。
——《科研建筑設計標準》
JGJ91-2019
當變壓器平均負載率長期低于20％且今后不再增加用電負荷時，宜對變壓器進行改造。
——《公共建筑節能改造技術規范》
JGJ 176-2009
配電變壓器負荷率不宜大于85％。
——《教育建筑電氣設計規范》
JGJ310-2013
對于大型、重要的交通建筑，變壓器的長期工作負荷率宜為60％～75％；對于互為備用的兩臺變壓器，當一臺因故障退出運行時，另一臺應能承擔全部一、二級負荷。
——《交通建筑電氣設計規范》
JGJ243-2011
當特大型會展建筑采用展覽專用變壓器時，專用變壓器的負荷率不宜大于70％。
——《會展建筑電氣設計規范》
JGJ333-2014

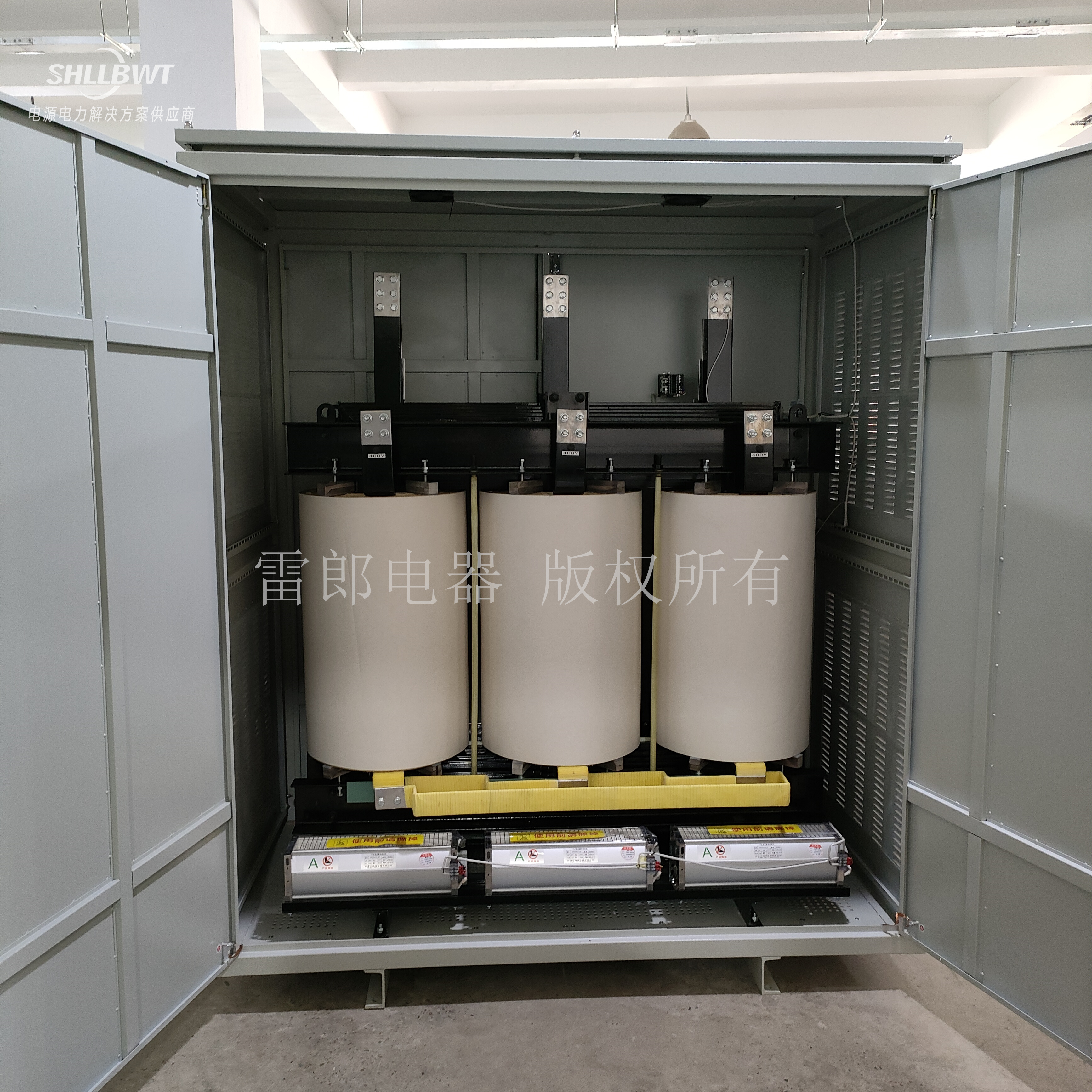

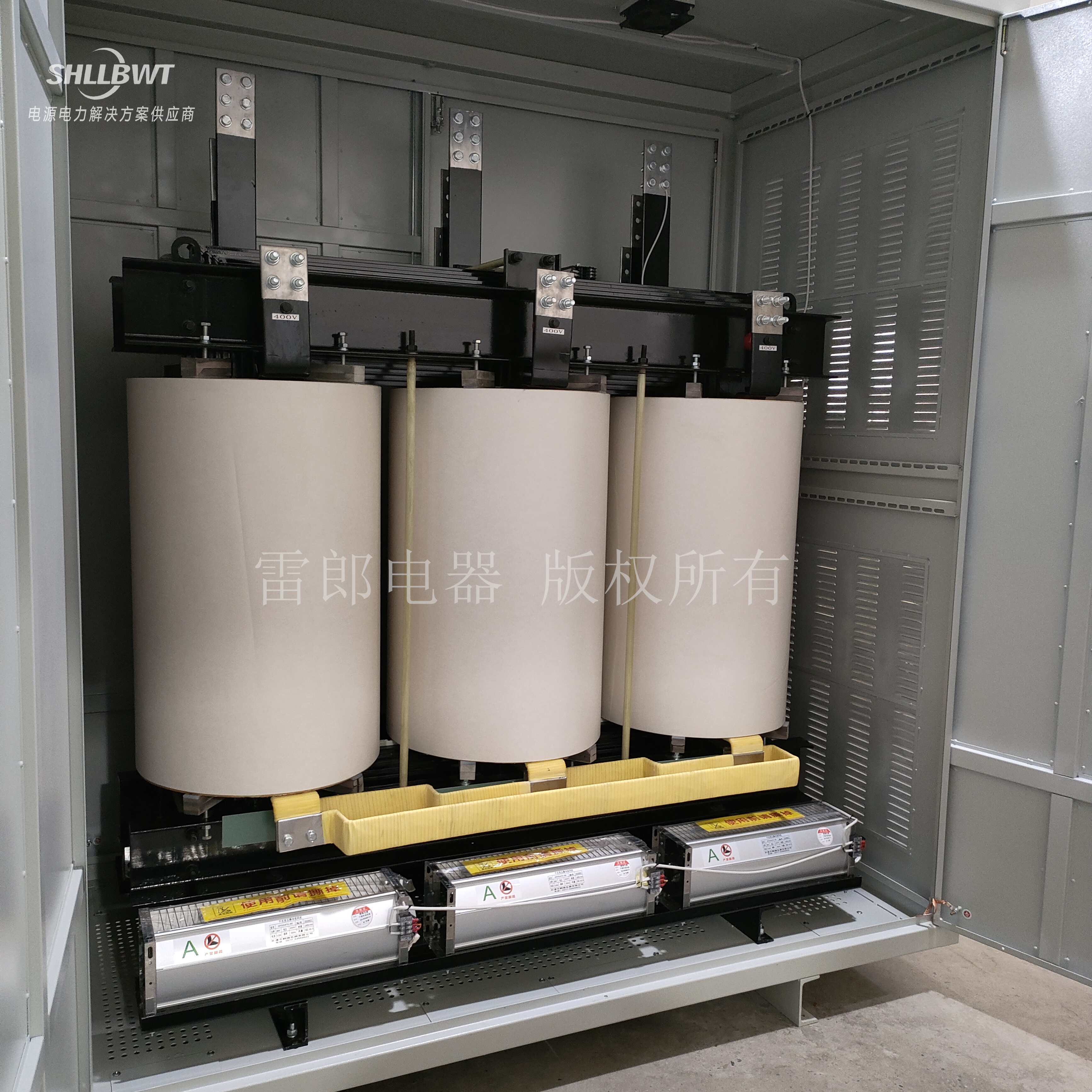

圖：雷郎電器
