在變壓器眾多的種類中，有這樣一款特殊的變壓器，其初級次級線圈都直接串聯在同一個繞組上。這種自行耦合的結構，讓這些變壓器被命名為自耦變壓器。

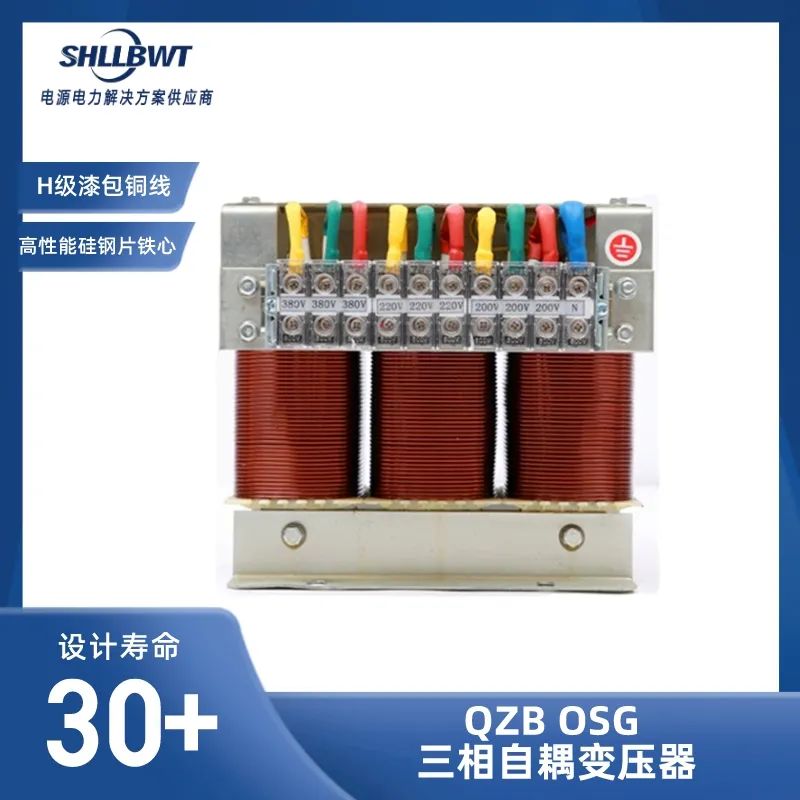

雷郎電器三相自耦變壓器

從結構上來看，自耦變壓器共用一個繞組，所以其體積也較為小巧。其所需要的變壓器材料會相應地減少，也使銅損和鐵損減少，能夠有效地提高輸電效率，也降低了成本。

根據結構細分，自耦變壓器可細分為可調壓式和固定式兩種。固定式的變壓比是固定地，可以用于降壓啟動器等場景使用。可調壓式自耦變壓器是通過繞組內部的分頭裝置或者附加變壓器進行調壓，其主要的原理是改變線端位置。

在變壓比接近于1的場合下，自耦變壓器顯得特別經濟，所以在電壓相近的大功率輸電變壓器中用得較多，此外在10千瓦以上異步電動機降壓起動器中，自耦變壓器是得到了廣泛使用。

雷郎電器三相自耦變壓器

不過，因其結構特性所致，我們也要意識到，自耦變壓器的短路阻抗標幺值比雙繞組變壓器小，其具有電壓變化率較小，但短路電流較大等特點。此外，它的一二次側之間有直接的電聯系，高壓側過電壓時會引起低壓側嚴重過電壓，需要在一二次側均裝設避雷器，并不是適用于所有的用電環境。

總的而言，自耦變壓器是一種優秀的變壓器設計形式，其具有節約材料、同等體積下容量大等優勢，在一些變壓比不大、不需要特殊的保護裝置的情況下，可以選擇考慮使用自耦變壓器。
