在變壓器的設計與制造過程中，離不開的就是各種各樣的電路圖。電路圖能夠幫助我們快速了解地了解到這臺變壓器的功能與組成部分。那么你知道該如何去看懂變壓器的電路圖呢？

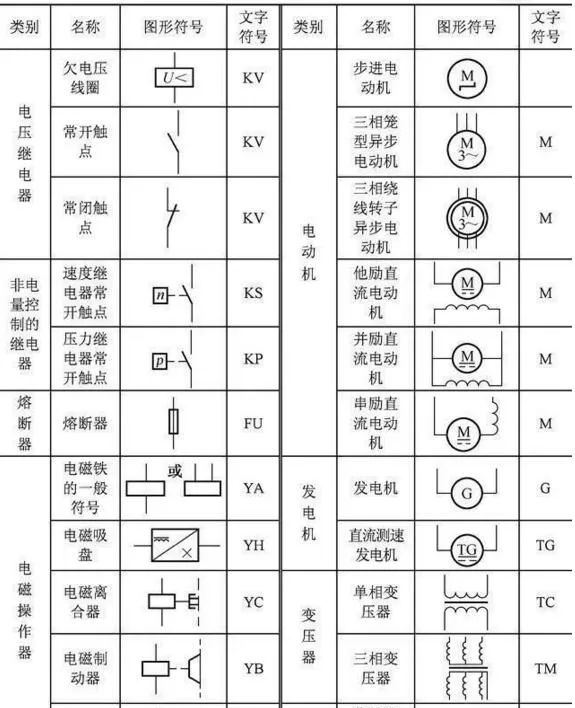

首先，第一步我們得清楚地認識各種電子元器件，這些元器件的符號都是固定地。看表即可查出電路圖中所使用的是哪些電子元器件。

當然，看電路圖并不是簡單地將元器件進行組合，要想快速了解到電路圖的含義，最好還是先從區域入手進行分析。即將所有的電路看成有電的狀態，分析其主線路、控制線路和被控制執行單元，電路中的電源、負載、連接導線和輔助設備。

按照這個原則，有這幾種方式可以幫助我們了解到電路圖。

1.化繁為簡

把各個系統進行拆分，只看自己需要的部分，提高閱讀效率

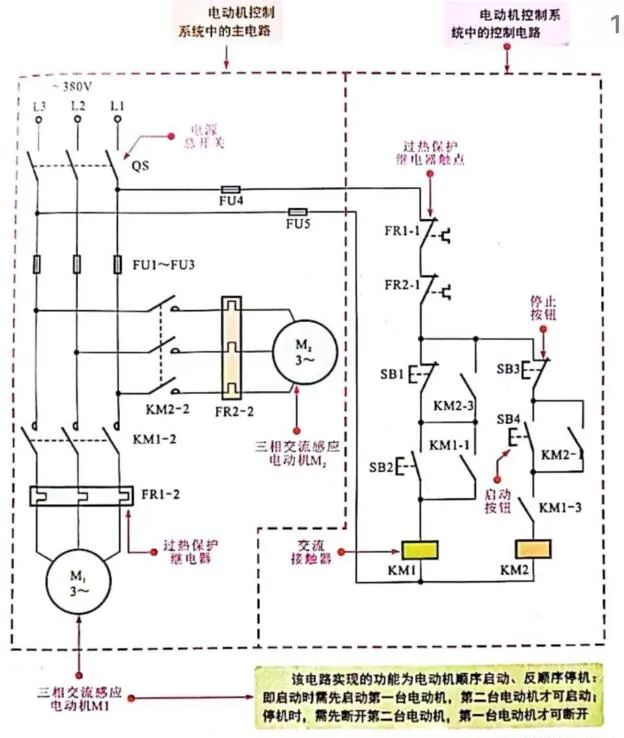

2.主回路、控制回路和執行線路分開

按照以上的原則，去尋找他們的主回路、控制回路和執行線路，對其進行分開處理，即可簡化看電路圖的難度。通常，主回路它由電源輸入、空氣開關、保險管、刀閘、接觸器及負載連接。控制線路就是線圈繞組的一端，執行線路就是各種繼電器一端。

3. 按電路進行梳理：即清楚哪條線是從什么地方來的，再到哪個地方去的，形成一個完整閉合的回路。

4.理清公用部分：有的控制執行是聯動的，其中包括自鎖或者是互鎖，這些就需要用到常閉、常開觸點或者串聯一些保護裝置的熱繼電器等。

5.使用逆向思維：對于復雜的電路，我們會采取逆向思維的方式進行分析。首先找到用電器，然后逆著電流方向依次查找其控制開關，連線控制單元，最后到達被控制電器元器件。

以上便是看電路圖的五個常用的方法與技巧，是不是十分地實用呢?當然，看電路圖雖然有竅門，但是并沒有捷徑可以走，還是需要我們多看多練。
